油气作业中节流阀的类型

什么是石油和天然气业务的瓶颈?

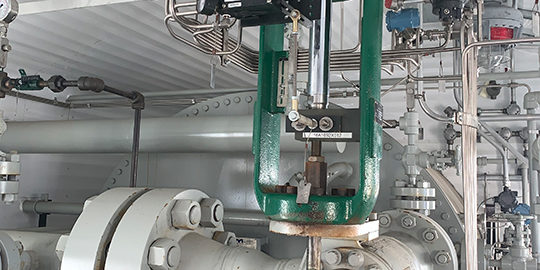

大多数石油和天然气生产设施都使用一种称为阻流器的装置来控制井中产生的液体的流动。一般情况下,管道加热器和井场分离器等设备都有阻流器。它有一个小开口,叫做“窒息豆”,当液体流经它时,它有助于降低压力。阻风门的设计是为了处理流体中砂粒形式的侵蚀作用。继续读下去,了解更多关于扼流圈、它的部分和类型。

什么是阻气阀?

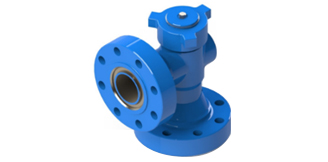

积极的窒息

(标题:积极的窒息)

节流阀在一个油田加热器,井场分离器和其他油气设备类似于积极扼流圈。它取代了机罩组件,并配有插头组件和可调上升题干座位到bean。这允许操作员调节压力和流量根据工艺的要求。可调节流阀通常配有手动或自动阀杆操作者,并且更常见的由于它们的灵活性。

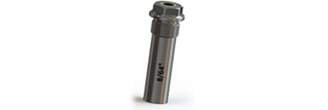

在一个阻流阀中的豆大小

窒息豆

(标题:窒息豆)

呛嘴豆是用钢或其他耐用材料制成的可替换豆或插入物,制作时直径精确。它有各种不同的尺寸,形成了流体通过的阻流器。

节流阀类型

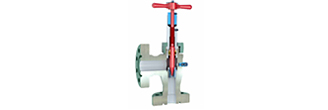

针和阀座节流器

针和阀座节流器

(说明:针和座圈)

这是最简单的变型积极扼流圈,包括一个锥形插头,座位到豆。它有一个上升的茎和手轮。

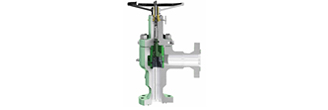

塞笼式扼流圈

塞笼式扼流圈

(说明:塞笼式节流器)

这通常使用堵塞作为控制组件,以节流的流体流量在端口保持架的内径。罐笼内的端口以最适合不同用途的流量和控制能力的组合方式布置。

港口保持架的种类

  • 并笼-是用于井场分离器和管线加热器的阀门的标准配置。较小、较低的端口通常为阀门的初始15%提供控制范围,而较大的端口负责剩余85%的控制范围。这导致了一个平等的百分比流量,允许最大限度的控制在设备。
  • 多口笼-主要用于关键应用,包括高压液滴。它还支持适用于特定应用程序的自定义配置。
  • 塞笼设计-是完美的高容量应用,因为它有助于纳入最大可能的流动面积的设备。

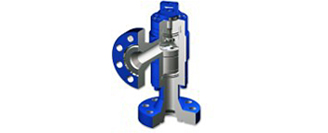

多孔阀(MOVs)

多重阻尼阀

(说明:多孔阀)

多孔是指相邻的圆盘上有一对圆形孔或开口。一个圆盘相对于另一个圆盘的旋转有助于控制流量或压力的降低。两个阀瓣的配合面都是精密制造的,可以完全关闭。MOVs是生产节流应用的理想选择,包括线加热器内部线圈压力控制和井口控制,因为它们具有接近线性的流动特性。

管线加热器节流阀

一个行加热器包通常包括一个节流阀之间的预热和再热线圈线圈。它有助于减少从井口到管道的压力。节流阀和预热盘管设计用于在阀门关闭时承受最大的关井压力。此外,选择正确的节流嘴可以确保设备中的流量不受限制。

为您的设备选择合适的节流阀

选择正确的节流阀的线加热器包或井场分离使用是必不可少的,以确保整个设备的效率和安全性。在188bet体育娱乐开户,我们有知识、资源和专业知识来帮助您为您的应用程序选择合适的阻气阀。要了解哪个节流阀是最好的为您的下一个管道加热器项目,打电话给我们403-314-5422或免费1-800-993-9958与我们的设计师讨论。
