当涉及到压力容器,耀斑敲除鼓,和井场分隔符在美国,我们经常发现进、出口喷嘴尺寸过小。它们不是根据设备的直径和长度设计的。这限制了设备的使用,因为进口、出口、液体转储、PSV、仪表和排泄管喷嘴限制了流经容器的流量。因此,工艺设计人员和压力容器设计人员必须一起工作,以确保喷嘴的大小是正确的。

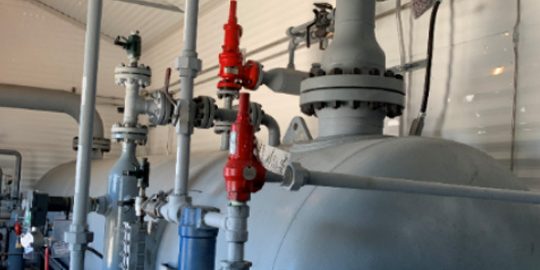

压力容器喷嘴设计应考虑的问题
- 在压力容器的初始建造过程中,增大每个喷嘴的尺寸,以便在将来需要时提供灵活性。
- 最大限度地增大喷嘴的尺寸。然后,就在排气口的前面,而不是将管道的尺寸与连接管道的直径相匹配。
喇叭筒和压力容器用喷嘴的类型
进口和出口喷嘴
它有助于设计和大小的入口和出口喷嘴,以配合连接管道系统。该系统的大小是根据给定的流体流量来满足速度和压降的要求。在给定的流量下,耀斑鼓和其他在低压下工作的设备有更大直径的喷嘴,而不是更大的操作容器。
计算进出口喷嘴的最大流量
- 标准管径施胶
它有助于采取的标准工业速度值0.5 - 5.0米/秒的液体和10至20米/秒的气体。同样,对于两相流,1.0到2.0 m/s是一个很好的起点。 - 喷嘴的实际机械几何形状
内部投影结构影响流量系数的选择。它还有助于知道,进口偏转器和分流器附近的除雾垫和喷嘴上游的出口喷嘴将有较高的影响,限制流动。它们必须单独计算,并在确定压力容器的总吞吐量时加以考虑。

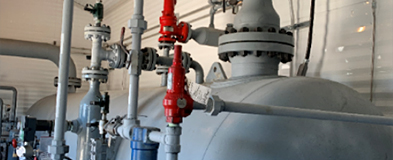

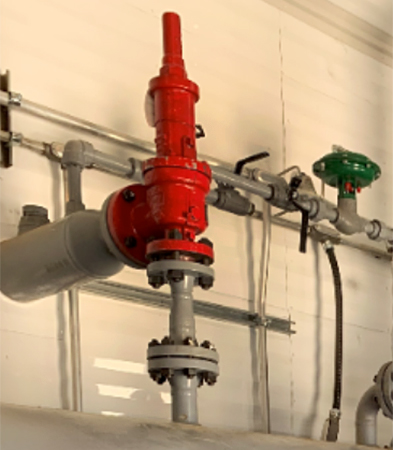

埃因霍温喷嘴连接
按ASME第八世,喷嘴和管径不能小于所需PSV容量的入口连接。此外,如果操作压力达到了容器设计的最大允许工作压力(MAWP)以上的水平,PSV喷嘴连接必须调整大小以释放液体流量。
液体出口和排水喷嘴
由于压力容器主要用于将液体从气体中分离出来,因此液体出口喷嘴的大小与入口和出口喷嘴的大小一样重要。它有助于知道,排水管喷嘴连接的大小必须根据其服务。如果液体是清洁的,并且含有最少的固体,则可采用典型的3.0 m/s的速度和适当的压降。请确定连接到泵吸入口的管道的尺寸。
当您重新使用时,问题就出现了压力容器从相对清洁的设备到较脏的设备,如进口分离器,再到工厂。2英寸的公称管道尺寸是更可取的选择对于进气过滤分离器排水连接,它不应小于1½英寸NPS。
喇叭筒和压力容器的仪表连接
压力容器使用各种各样的仪器来控制压力、水平面或进出容器的流量。液位传感仪器是值得关注的,特别是当它们需要突出设备内部时。喷嘴的内径必须足够宽,以使水平位移器或浮动器能够通过。同样的方法也适用于带有温度计的热井。
幸运的是,压力容器喷嘴尺寸过小,容易纠正。Aspire的压力容器设计师和制造商有经验对任何设备进行经济上的改造,这样你就可以在不同的服务中使用它。我们也有深入的知识火炬气液分离罐尺寸和设计来帮助你。
